Архитектура 3Card-R

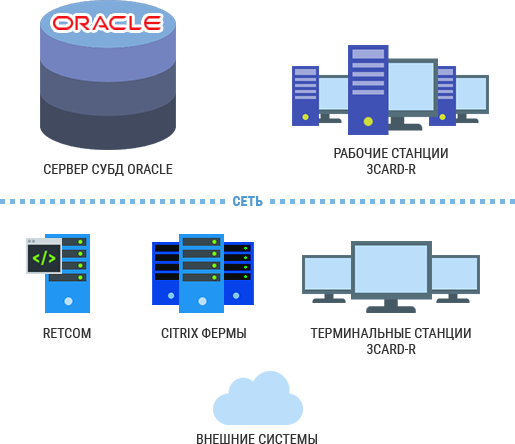

Программный комплекс 3Card-R имеет двухзвенную архитектуру и состоит из следующих компонент:

1. Сервер СУБД Oracle обеспечивающий:

  • хранение объектов системы 3Card-R
  • обработку SQL обращений от приложений RWS и PL\SQL обработчиков запросов от внешних систем
  • обработку длительных PL\SQL процедур, запускаемых из приложений RWS
  • обработку регламентных длительных PL\SQL процедур, запускаемых по расписанию DBMS_SHEDULER Oracle.

2. Пользовательское windows-приложение RWS.exe (Gupta, С#) создающее коннект с Базой данных 3Card-R.

В рамках архитектуры банка "Открытие"  клиенты RWS развернуты на серверах Citrix и локально на рабочих местах пользователей не запускаются.

3. Коммуникационный сервер системы RetCom (набор Java-приложений, функционирующих в среде сервера приложений Glass Fish), обеспечивающих взаимодействие с различными внешними системами по разнообразным коммуникационным протоколам (TSP, JMS) , и подключенного пулом сессий к БД 3Card-R.

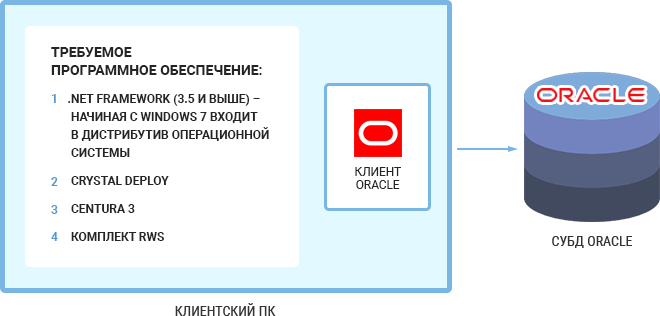

Текущая схема работы 3Card-R:


Классический «толстый клиент» - на каждом рабочем месте устанавливается базовое ПО (Oracle, Centura, Crystal Reports и т.п.) , экземпляр RWS устанавливается на общем файловом ресурсе.

  • Преимущества: высокая производительность рабочих мест
  • Недостатки: повышенные требования к компьютерам и сетевым устройствам, затраты на первоначальное администрирование и апгрейды базового ПО.

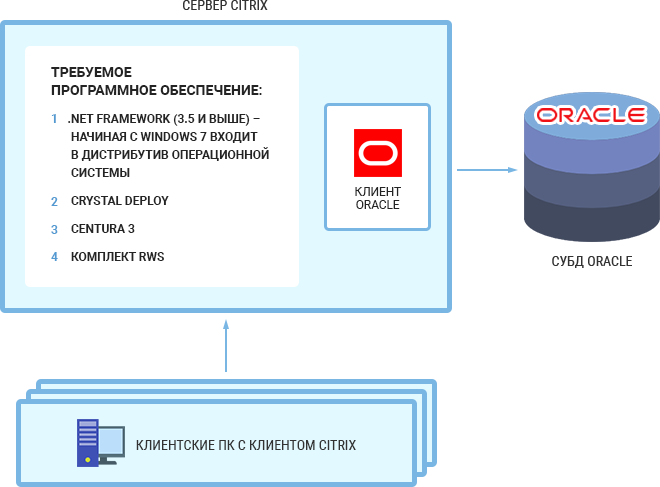

Схема работы 3Card-R в Банках через Citrix:


Цели решаемые данной конфигурацией:

  1. Общее администрирование средствами Citrix
  2. Общие каталоги подключены к серверу и доступ к ним у пользователя ограничен
  3. Централизованное обновление версий программного обеспечения
  4. Доступ к базе данных только на сервере, пользователи не могут работать с базой данных напрямую (только через приложение)
  5. Возможность централизованного отключения буфера обмена
  6. Управление сессиями пользователей на сервере (можно отключить любую сессию)
  7. «Толстый клиент» через терминальный сервер (Windows, Citrix).
    • Преимущества: снижение временных расходов на администрирование, повышение безопасности — снижение риска инсайдерских взломов, снижение затрат на программное и аппаратное обеспечение;
    • Недостатки: концентрация всей функциональности в рамках одного (нескольких) серверов — выход из строя любого элемента между приложением и клиентами (сервер, коммутаторы и т.п.) приводит к простою многих пользователей, усиливаются негативные последствия ошибок конфигурации и работы ПО (последствия ошибок сказываются не на отдельных пользователях, а на всех пользователях сервера сразу же), проблемы с лицензированием (некоторое ПО не предусматривает ситуации работы нескольких пользователей на одном компьютере или требует использования более дорогих версий), высокие требования к терминальному серверу.
